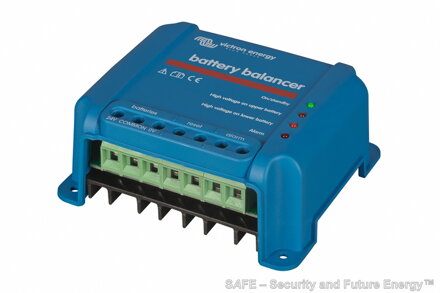

VE. battery balancer - sleduje a vyrovnává nabíjecí rozdíly baterií (akumulátorů). Je primárně určen pro olověné akumulátory všech typů (olověné s tekutým kyselinovým elektrolytem, VRLA-AGM, GEL). Životnost bateriového systému může být podstatně zkrácena nabíjecí nevyvážeností jednotlivých baterií. Jde o situaci, kdy jsou sériově nebo sério-paralelně řazené 12 V baterie (nikoli pouze paralelně!). V takovém systému může jedna 12 V baterie s mírně vyšším vnitřním odporem způsobit nedobití do plného stavu u paralelně řazených baterií a přebíjení u sériově řazených baterií.

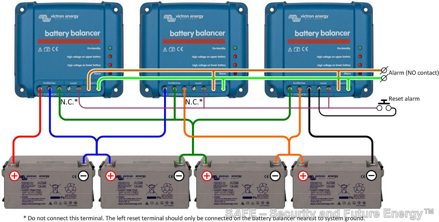

Řešením je vyrovnané nabíjení pomocí bateriového balancéru. Ten vyrovnává stav nabití u dvou do série zapojených 12 V baterií nebo několik paralelních řad sériově zapojených baterií. Jakmile u 24 V systému vzroste nabíjecí napětí na více než 27.3 V, bateriový balancér se aktivuje a porovnává napětí u dvou do série zapojených baterií. Balancér dokáže přesměrovat proud o velikosti až 0.7 A z jedné baterie (nebo paralelně připojených baterií) o vyšším napětí do druhé baterie. Výsledkem rozdílného nabíjecího proudu je navzájem shodný stav konečného nabití všech baterií. Balancery je možno řadit i paralelně u složitějších systému - u 48 V systému se tak použijí celkem tři balancéry.
Dokumentace: Katalogový list (EN)
Specifikace a technické parametry :
Rozsah vstupního napětí: do 18 V na každou baterii, 36 V celkem
Úroveň napěti pro aktivaci balancéru: 27.3 V ±1%
Úroveň napěti pro deaktivaci balancéru: 26.6 V ±1%
Spotřeba energie v deaktivovaném stavu: 0.7 mA
Střední odchylka napětí pro zahájení balancování: 50 mV
Maximální balanční proud: 0.7 A při odchylce 100 mV a více
Napěťová odchylka pro spuštění alarmu: 200 mV
Napěťová odchylka pro vypnutí alarmu: 140 mV
Alarmové relé: 60 V/1 A, NO
Způsob vypnutí alarmového relé: propojení dvou výstupy označených jako RESET
Ochrana proti přehřátí: ano

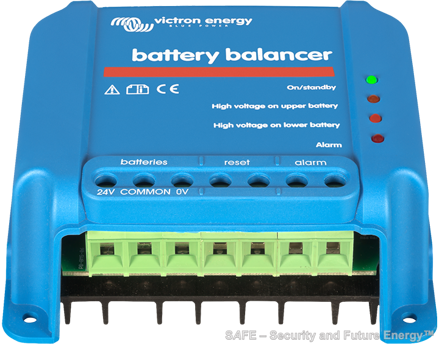

LED indikátory provozního stavu :
Zelená LED – zařízejí je aktivní a naměřené napětí je vyšší jak 27.3 V
Horní oranžová LED dioda: odchylka napětí je větší jak 0.1 V (první baterie v systému)
Dolní oranžová LED dioda: odchylka napětí je větší jak 0.1 V (poslední baterie v systému)
Červená LED – spuštění alarmu pokud je rozdíl mezi sledovanými bateriemi větší jak 0.2 V
Připojovací průřez svorek: 6 mm² (AWG10)
Rozsah provozní teploty: -30°C až +50°C
Relativní vlhkost: 0 - 95 % r.v., nekondenzující
Stupeň krytí: IP 22
Materiál krytu: termoplast ABS
Barvy krytu: modrá
Rozměry: 100 x 113 x 47 mm (d x š x v)
Hmotnost: 0,4 kg
Dodací termín: 2 - 5 dní (běžně je skladem)
Poznámka k instalaci : Bateriový balancér (balancéry) musí být instalován na dobře větratelném svislém povrchu v blízkosti baterií, ne však přímo nad nimi (možný vliv plynů z akumulátorů s tekutým elektrolytem).

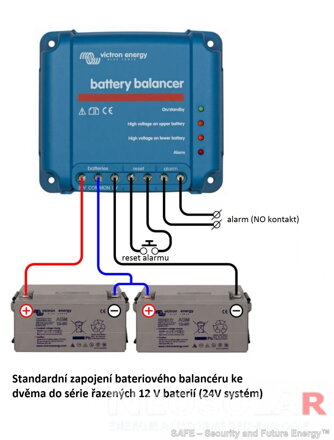

Použijte kabel o průřezu min. 0.75 mm² pro připojení negativního, pozitivního a středního pólu (v tomto pořadí!) Balancér je připraven k provozu. Pokud napětí na kterékoli ze sledované baterii (stringu) vzroste nad 27.3 V (během nabíjení), zelená LED dioda se rozsvítí, což znamená, že balancér je aktivovaný. Pokud za této situace bude odchylka baterií (stringů) větší jak 50 mV, začíná aktivní balancování, tedy kompenzace rozdílu baterií (stringů).Pokud odchylka dosáhne 100 mV, aktivuje se jedna z oranžových LED diod. Odchylka větší jak 200 mV spustí alarmové relé.

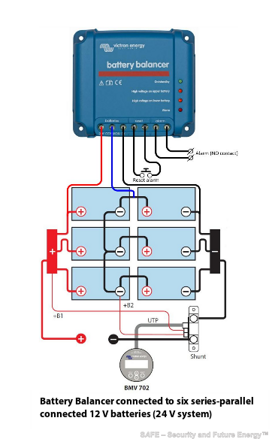

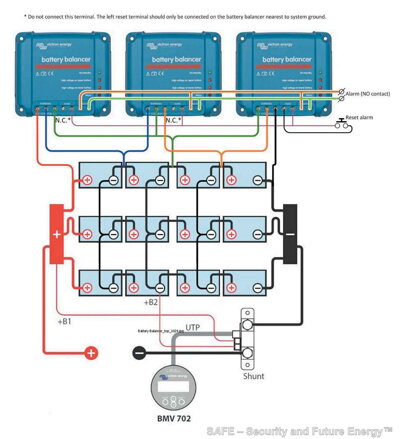

U sérioparalelního řazení baterií musí mít střední propojovací kabeláž mezi paralelními řadami takový průřez, aby zvládla příslušný proud, pokud se část baterie odpojí!
