MPPT regulátory pro FV ohřev vody

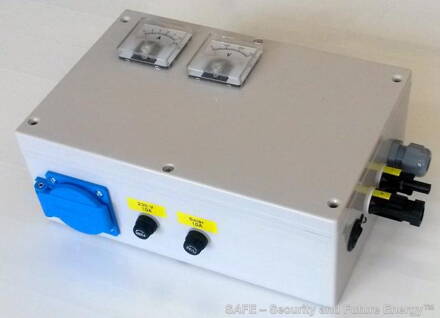

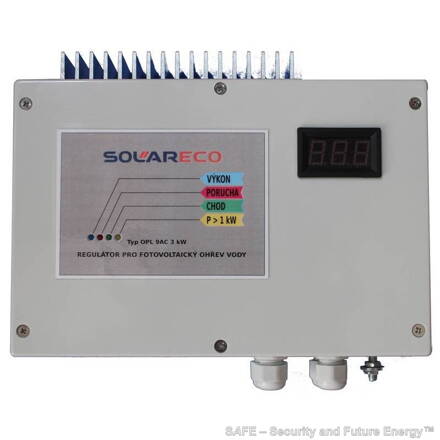

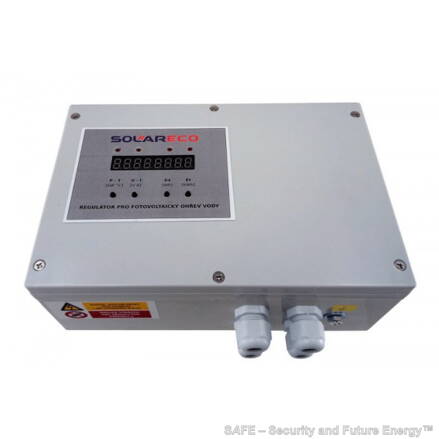

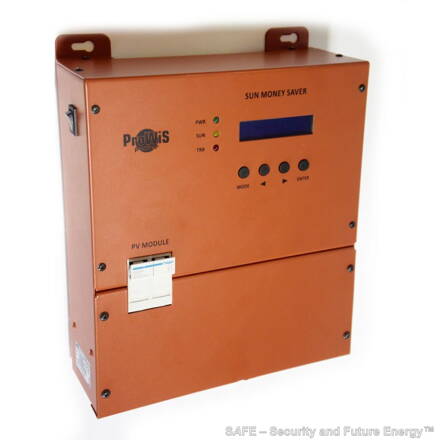

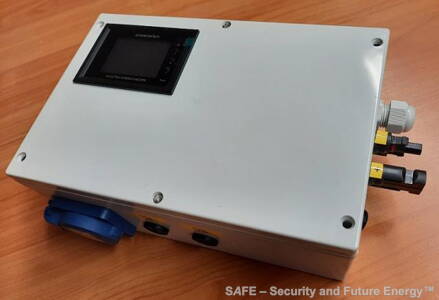

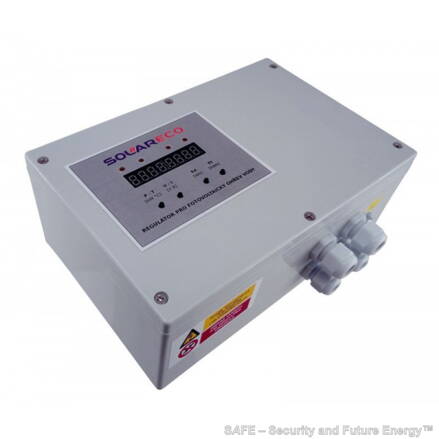

Solární regulátory V-SH2000, MARKO® DD 2kW a OPL 9AC 2.3/3kW jsou určeny k optimalizaci zisků energie z fotovoltaických panelů. Regulátory provádějí konverzi stejnosměrného napětí z fotovoltaického systému na pulsní střídavé napětí (modifikovaná pravoúhlá sinusoida o frekvenci 50 Hz) a umožňují bez rizika opálení kontaktů termostatů k FV soustavě připojit běžné elektrické spotřebiče s odporovou zátěží o příkonu 1 až 3 kW podle typu regulátoru. Koncepce regulátorů umožňuje využít rozsah vstupního napětí od 80 do 400 V. Optimální pracovní napětí MPP FV systému je možné přenastavit v rozsahu od 120 až do 380 V. Regulátory fungují na principu odlehčování výkonu zátěže v závislosti na vstupním příkonu. Pro správnou funkci musí být dodržen Ohmův zákon a topné těleso bojleru musí odpovídat výkonu fotovoltaického systému a výkonu regulátoru. Dle výkonu se řídí šíře pulsu modifikované sinusoidy výstupního napětí. Při snižování výkonu se pulzy zmenšují tak, aby se stabilizovalo napětí MPP fotovoltaické elektrárny na vstupu regulátoru. Při zvyšování výkonu fotovoltaické soustavy začne regulátor rozšiřovat pulzy a tím začne růst výkon až na plnou možnou hodnotu soustavy. Do 50 % výkonu fotovoltaické soustavy dokáže regulátor zefektivnit příkon o víc jak 30 %. S vyšším výkonem se příkon přibližuje výkonu. Regulátory chrání solární FV panely proti podpětí a nadproudu. Mají zabudovanou tepelnou a nadproudovou ochranu. Regulátory chrání výkonový stupeň proti přepětí, ale vstupní napětí (naprázdno) je nutné volit bezpečně z povoleného rozsahu, a to především se zohledněním zvýšení napětí na fotovoltaickém systému v zimním období, které může dosahovat více než 30 V nad běžnou horní napěťovou hranici.
