OPL 9AC 2.3kW-PUIT (SolarEco, CZ)

OPL 9AC 2.3kW-PUIT - solární regulátor typu MPPT a zároveň střídač, který přeměňuje vstupní stejnosměrné (DC) napětí na střídavé výstupní napětí v rozsahu 180 až 260 V AC. Toto výstupní napětí má tvar modifikované sinusoidy (pravoúhlý průběh), to však nevadí topné spirále v bojleru, která se chová čistě odporově (ohmicky). Regulátor zajistí udržování maximálního výkonu FV systému. Spotřebiči (topné spirále) bude vždy předávat maximální výkon, jaký jsou schopné fotovoltaické panely za okamžitých podmínek dodat. Konstrukce regulátoru zvyšuje oproti jiným koncepcím výkon fotovoltaického systému až o 30 % s účinností vyšší jak 99 %.  Ohřev TUV - energetická a finanční rozvaha...

Díky konverzi DC proudu z panelů na střídavý proud (modifikovaná sinusoida, cca 50Hz) regulátor umožňuje bez rizika opálení kontaktů termostatu připojit 5 až 10 ks FV panelů o nominálním výkonu 180 až 300 Wp i ke stávajícím, neupraveným bojlerům s elektrickou spirálou 1 - 4 kW (ponejvíce však 2 až 2.5 kW).

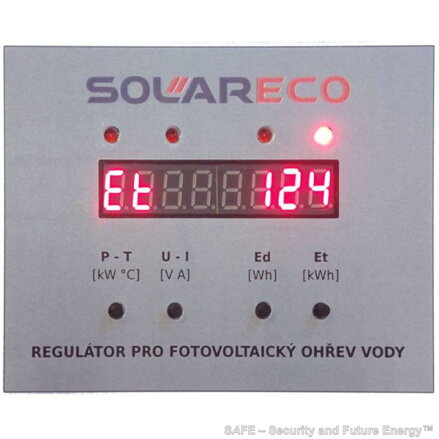

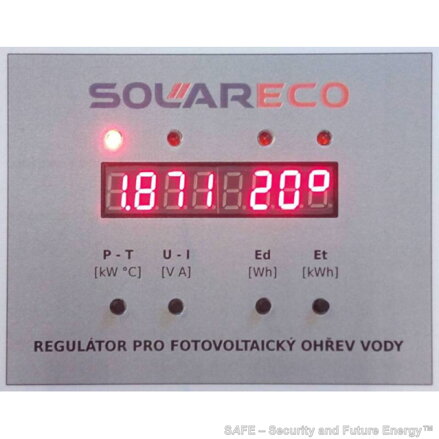

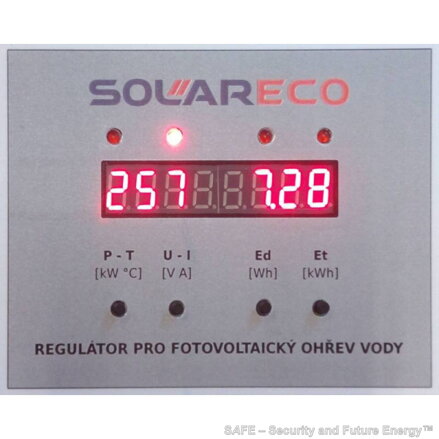

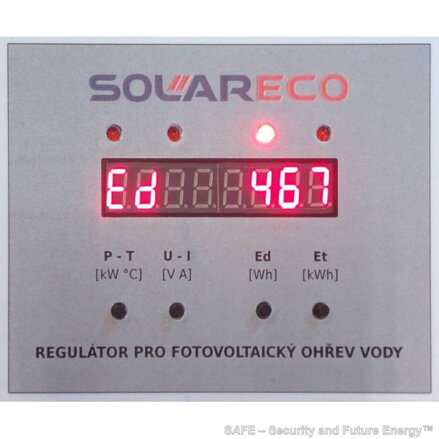

Regulátor má zabudován digitální LED displej, který ukazuje všechny stavy regulátoru - výstupní výkon a provozní teplotu, výstupní napětí a proud AC, denní vyrobený wýkon ve Wh, celkový vyrobený výkon od prvního spuštění v kWh.

Výhody fotovoltaiky proti termickému ohřevu vody :

- Není potřeba souhlas od dodavatele elektřiny - systém pracuje jako ostrovní, nezávislý, zcela oddělený od el. sítě distributora

- jednoduchost instalace (bez čerpadel, trubek, výměny kapaliny)

- zanedbatelné prostupy zdmi

- FV panely nikdy nezamrznou ani se nepřehřejí

- možnost umístit FV panely i daleko od bojleru (např. na pozemku)

- nulové náklady na provoz a servis, rovnoměrnější solárně-energetické zisky během roku oproti fototermice

Specifikace a technické parametry :

Maximální rozsah napětí z FV: 80 - 400 V DC
Optimální rozsah napětí z FV (Umpp): 150 - 380 V DC (t.j. 5 až 10 ks panelů v sérii)
Optimální rozsah napětí z FV (Uoc): 220 - 400 V DC

MPPT účinnost (EN 50530, profil B2): 98.5 %

Řízení bodu MPP: podle nastavení trimru na desce, z výroby cca 180 V, regulátor automaticky posouvá cca +/-30 V podle zátěže

Výstupní napětí: 100 - 260 V AC max. (je závislé na vstupním napětí z panelů), 50 Hz

Výstupní proud (AC): 9 A max.

Tvar výstupního napětí: modifikovaná (pravoúhlá) sinusoida, 3 úrovně (+, 0, -), proměnná délka impulsu

Zabudované ochrany :

- proti přetížení (automatické omezování maximálního výstupního výkonu)

- proti nadproudu (automatické omezování maximálního výstupního proudu)

- proti přehřátí (automatické omezování maximálního výstupního výkonu)

- proti zkratu (odolnost do 8 A)

- proti přepólování (odolnost do 9 A)

- proti přepětí (odolnost do 450 V)

Výstupní výkon: 5 W min., 2.3 kW max.

Optimální odpor elektrické topné spirály: 18 Ω - 25 Ω

Maximální výstupní proud: 9 A (střídavý)

Vlastní spotřeba: 1 W

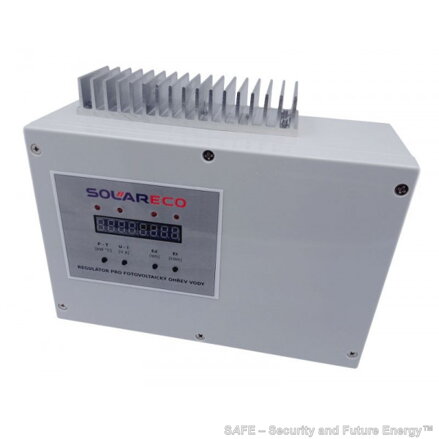

Vlastní ztrátový výkon: 9 W max. (hliníkový chladič v horní části měniče)

Pracovní teplota: -10°C až +50°C

Relativní vlhkost: < 80 %, při 20°C (nekondenzující)

Stupeň krytí: IP 20

Rozměry: 240 x 160 x 92 mm (š x v x hl.)

Hmotnost: 1,3 kg

Dodací termín: cca 2 měsíce (pořadník předobjednávek, zálohová faktura)

Doporučené příslušenství :  Relé OPL pro přepínání zátěží,  Rozvaděč pro FV aplikace FVR 8 TUV/S
