BlueSolar PWM-Light 12/24-10A USB&LCD - nový solární regulátor od Victron Energy B.V. pro malé ostrovní solární systémy. Tento malý a výkonný regulátor je vhodný pro nabíjení olověných akumulátorů (AGM, gelové nebo klasické s tekutým elektrolytem) a též i LiFePo4 akumulátorů. Je vhodný pro aplikace, kde stačí "málo" energie nebo je nutno z ekonomických či prostorových důvodů provozovat minimalistickou variantu FV zdroje energie. Typickým příkladem užití jsou chaty a chalupy, karavany, hausbóty nebo i aplikace FV panelů na balkonech v městské zástavbě. Vhodný pro panely o výkonu cca 120Wp (12 V baterie) a 240Wp (24 V baterie).
Dokumentace: Katalogový list, Manuál (CZ)
Specifikace a technické parametry :
Řízení nabíjecího procesu: princip PWM (Pulse Width Modulation) - pulsní šířková modulace - regulátor nabíjí v definovaných časových a výkonových pulsech (nespojitě). Řídicí systém PWM používá vysoce spolehlivé výkonové MOSFET tranzistory s vysokou účinností a nízkým ztrátovým výkonem.
Nastavení automatického spínání a vypínání výstupu pro zátěž pomocí integrovaného LCD displeje

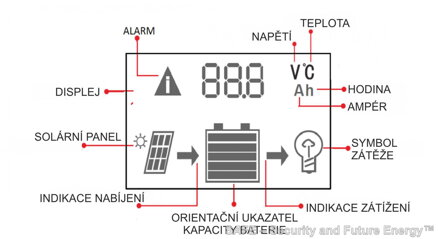

Jednoduché nastavení a programování hodnot pomocí integrovaného LCD displeje
Vnitřní teplotní čidlo
Automatická detekce 12 V nebo 24 V
Tři fáze (Bulk, Absorbtion, Float) nabíjení baterie
Ochrana proti přepětí
Ochrana proti zkratu

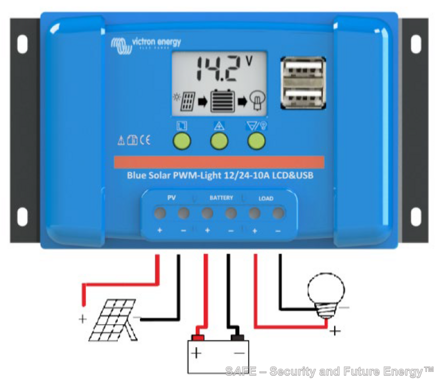

Ochrana proti přepólování připojení solárních panelů a baterie
Při nízkém napětí odpojí výstup zátěže
Určen pro vnitřní instalace, montáž na stěnu, popř. jinou nehořlavou podložku.
Pro dobíjení olověných akumulátorů - VRLA/AGM, gelové, klasické zalité (kyselinový elektrolyt) nebo LiFePO4 akumulátorů s integrovaným BMS (Battery Management System)
Tovární nastavení (lze uživatelsky přeprogramovat):
Typ Pb baterie (B01/ B02/ B03/ B04/ B05): AGM/gelová/kyselinová/ LiFePo4(12V)/ LiFePo4(24V)
Nabíjecí napětí v "absorbci" - 14.4 V / 28.8 V , nabíjecí napětí "float" - 13.7 V / 27.4 V - nastaveny hodnoty pro AGM baterii
Doba odpojení záteže na výstupu: 60 s při 130% výstup.výkonu, 5 s při 160% výstup.výkonu
Odpojovací napětí zátěže: 11.2 V / 22.4 V (ochrana aku proti hlubokému vybití)
Připojovací napětí zátěže: 12.6 V / 25.2 V (manuální), 13.1 V / 26.2 V (automatické)
Nabíjecí frekvence: 25 Hz /50 Hz / 100 Hz
Napětí baterie: 12 V / 24 V, automatická detekce systémového napětí
Nabíjecí proud: 10 A max.
Používejte pouze LiFePO4 baterie s integrovaným BMS, např. Lithium Super Pack 12,8V/20Ah, Lithium Super Pack 12,8V/60Ah, Lithium Super Pack 25,6V/50Ah
Maximální napětí FV panelů: 28 V / 55 V (pro 12V použít 36-článkové FV panely, pro 24V použít 72-článkové FV panely, popř.2x 36V FV panely zapojené do série) - např. BlueSolar 60Wp Poly/4a, BlueSolar 115Wp Poly/4a
Průřez vstupních/výstupních vodičů: 6 mm² (AWG10)
Výstup pro spotřebič: ano
USB výstupy: 2x USB, proud celkem 2 A (oba výstupy v kombinaci)
Vlastní spotřeba: <10 mA
Integrované ochrany: proti obrácené polaritě baterií (pojistka), proti zkratu na výstupu, proti přehřátí, proti přetížení na výstupu
Uzemnění: společné uzemnění kladného pólu (+)
Senzor teploty: ano (interní)
Bezpečnostní standardy: elektrická bezpečnost dle EN60335-1, IEC62109-1, EMG kompatibilita dle EN 61000-6-1, EN61000-6-3
Stupeň krytí: IP 20
Relativní vlhkost: 0 - 95 % r.v., nekondenzující
Montážní poloha: svislá (konvekčně-radiační chlazení přirozeným prouděním vzduchu)
Rozsah provozní teploty: -35°C až +60°C (plná zátěž)
Rozměry: 96 x 169 x 36 mm (v x š x tl.)
Hmotnost: 160 g
Dodací termín: 2 - 5 pracovních dnů (běžně je skladem)
