DG M YPV SCI 1000 je kompletně zapojená modulární jednotka určená pro ochranu fotovoltaických aplikací s napětím do 1000 V DC. Je složená ze základního dílu a zásuvných ochranných modulů. Svodič obsahuje odpojovací a zkratovací zařízení s bezpečným odpojením ochranného modulu (patentovaný princip SCI). Varistorový svodič přepětí slouží k ochraně fotovoltaických instalací, tam kde je dodržena dostatečná vzdálenost od vodivých konstrukcí nebo tam, kde není použit LPS (ochrana objektu a FV panelů hromosvodní soustavou).

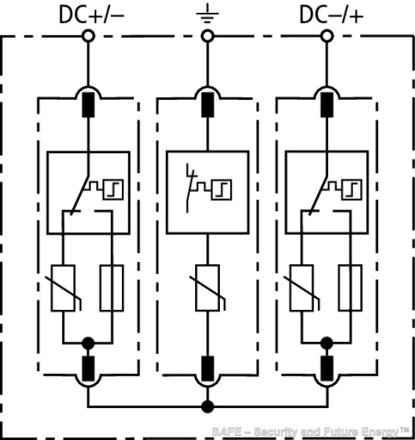

DG M YPV SCI 1000 má vyjímatelné moduly a optickou signalizaci poruchy (zelené indikační pole se změní na červené). Osvědčené zapojení do "Y" svodičů řady DEHNguard M YPV SCI xxx (FM) zabraňuje škodám na svodičích přepětí při poruše izolace v obvodech FV střídače/regulátoru nabíjení. Svodiče jsou testovány podle ČSN EN 50539-11. Možnost instalace ve všech fotovoltaických systémech podle IEC 60364-7-712 (ČSN 33 2000-7-712).
Specifikace a technické parametry :
Typ SPD: T2
Energeticky koordinovaná ochranná úroveň pro koncová zařízení (≤ 10m): T2 + T3
Nejvyšší trvalé provozní napětí: 1000 V DC
Max. impulzní proud (8/20 µs): 25 kA (DC+/DC-) --> PE
Jmenovitý impulzní proud (8/20 µs): 12.5 kA (DC+/DC-) --> PE
Celkový impulzní proud (8/20 µs): 40 kA
Napěťová ochranná hladina: ≤ 4 kV
Napěťová ochranná hladina: ≤ 3,5 kV při 5 kA (Up)
Zkratová pevnost: 10 kA DC
Doba odezvy: ≤ 25 ns
Průchozí svodový kontinuální proud: ≤25 μA (při 1000 V DC)
Signalizace poruchy: červené zbarvení indikačního pole
Stupeň krytí: IP 20
Připojovací průřez vodičů: Cu, 1,5 až 25 mm² - plný, 2,5 až 25/35 mm² - slaněný
Dotahovací moment svorek: 3,5 až 4 Nm
Pracovní teplota: -40°C až +80°C, 5% až 95% r.v., nekondenzující
Třída prostředí: II - vnitřní všeobecné
Montáž: na lištu TS35 podle ČSN EN 60715 (DIN lišta 35mm)
Materiál: termoplast, barva červená, UL 94 V-0

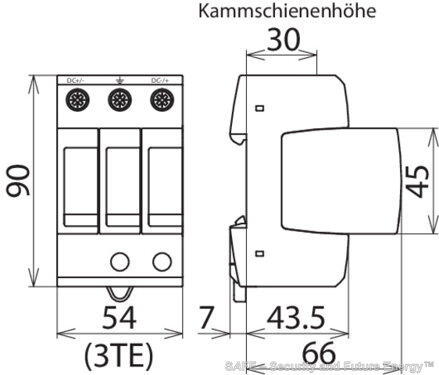

Rozměry: 90 x 54 x 73 mm (v x š x hl.)
Hmotnost: 380 g (vč.zásuvných modulů)
Příslušenství: DG MOD PV SCI 500 - náhradní výměnné moduly +/-, DG MOD PV 500 - náhradní výměnný modul GND (střední)
Dodací termín: cca 14 dní (na objednávku)
