KSK4-10 - kabelová slučovací krabice pro paralelní spojení 2 fotovoltaických panelů, pro sérioparalelní spojení 4 (2S2P), 6 (3S2P), 8 (4S2P) nebo 10 (5S2P) FV panelů.
Celkové maximální špičkové výkony na výstupu jsou (např. při instalaci FV panelů Amerisolar 370Wp/mono):
2 panely (2S1P) - 740Wp /výstupní napětí stringu do 84 V max.
4 panely (2S2P) - 1480Wp /výstupní napětí stringu do 84 V max.
6 panelů (3S2P) - 2220Wp /výstupní napětí stringu do 126 V max.
8 panelů (4S2P) - 2960Wp /výstupní napětí stringu do 168 V max.
10 panelů (5S2P) - 3700Wp /výstupní napětí stringu do 210 V max.
Výstupnímu napětí je nutno přizpůsobit výběr příslušného regulátoru nabíjení baterie!
Specifikace a technické parametry :

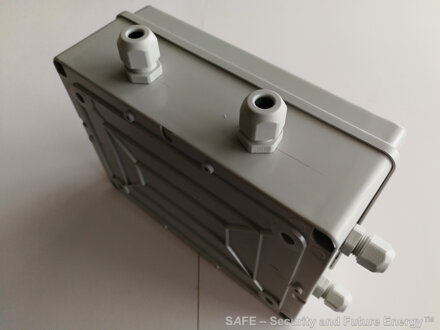

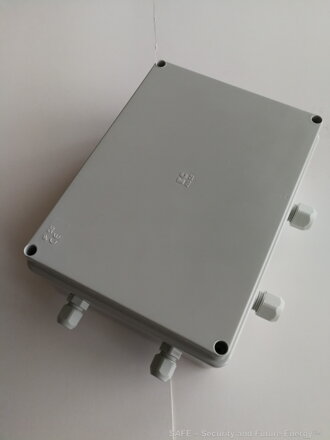

Provedení: plastová instalační krabice s víkem s vnitřními svorkovnicemi a kabelovými vývodkami
Materiál: UV odolný plast (ABS)
Vstupy z FV panelů: 2 + 2 kabelové vývodky PG7 (průřez FV kabelů max. 6 mm²)
Výstup do regulátoru nabíjení: 1 + 1 kabelová vývodka PG9 (průřez kabelů max. 10 mm²)

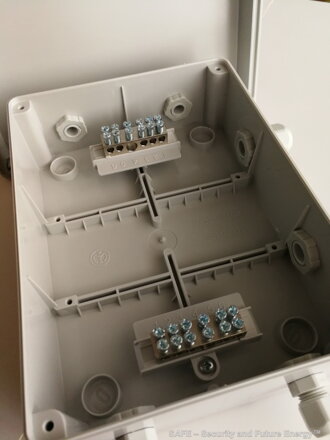

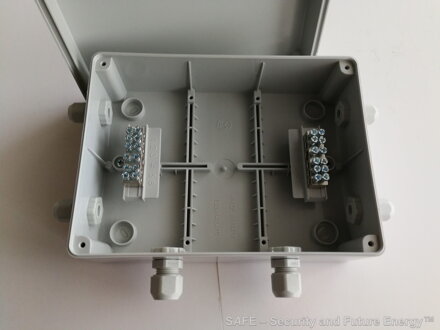

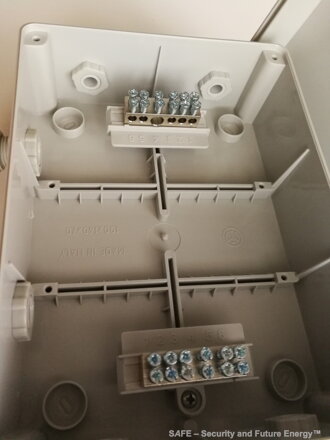

Vnitřní slučovací svorkovnice: 2 ks, 1x kladný, 1x záporný pól DC
Průřez a typ svorek: 1x 25 mm², 5x 2.5-6 mm², dvojitě šroubovací
Stupeň krytí: IP 56 (krabice), IP 68 (kabelové vývodky)
Provozní teplota: -25°C až +55°C
Rozměry: 240 x 170 x 80 mm (d x š x v)
Hmotnost: 440 g
Montážní poloha: vodorovná, šikmá nebo svislá (výstupními kabelovými vývodkami PG9 směrem dolů)
Dodací termín: 2 - 5 pracovních dnů (běžně je skladem)
