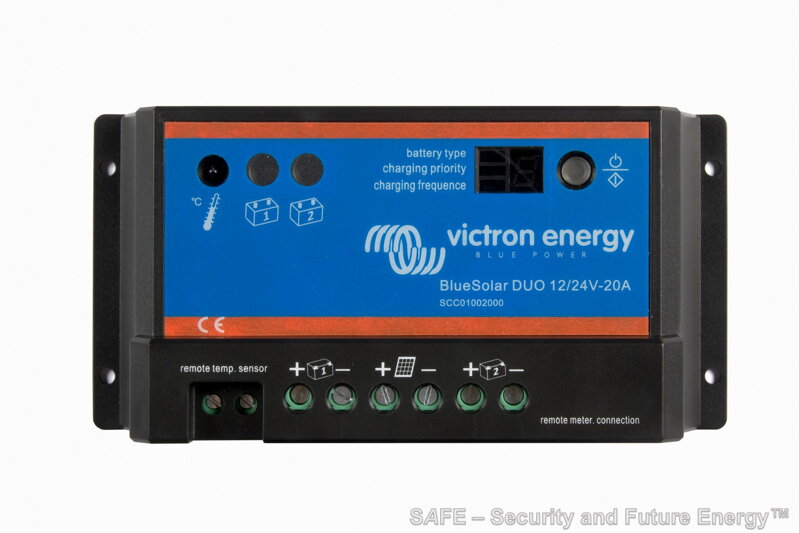

BlueSolar DUO 12/24-20A - kvalitní solární PWM regulátor se schopností paralelně nabíjet dva akumulátory. Tento malý ale výkonný regulátor je vhodný pro nabíjení AGM, gelových nebo klasických olověných akumulátorů s tekutým elektrolytem v těch aplikacích, kde stačí "málo" energie nebo je nutno z ekonomických či prostorových důvodů provozovat minimalistickou variantu FV zdroje energie. Typickým příkladem užití jsou chaty a chalupy, karavany, hausbóty nebo i aplikace FV panelů na balkonech v městské zástavbě.
Specifikace a technické parametry :
Řízení nabíjecího procesu: princip PWM (Pulse Width Modulation) - pulsní šířková modulace - regulátor nabíjí v definovaných časových a výkonových pulsech (nespojitě). Řídicí systém PWM používá vysoce spolehlivé výkonové MOSFET tranzistory s vysokou účinností a nízkým ztrátovým výkonem.
Jednoduché nastavení a programování hodnot pomocí integrovaného LED displeje
Vnitřní teplotní čidlo
Automatická detekce 12 V nebo 24 V
Tři fáze (Bulk, Absorbtion, Float) nabíjení baterie/baterií
Ochrana proti přepětí
Ochrana proti zkratu
Ochrana proti přepólování připojení solárních panelů a baterie
Určen pro vnitřní instalace, montáž na stěnu, popř. jinou nehořlavou podložku.
Pro dobíjení výlučně olověných akumulátorů - gelové, VRLA/AGM, klasické zalité (kyselinový elektrolyt)
Tovární nastavení (lze uživatelsky přeprogramovat):
Typ Pb baterie (BAT1, BAT2, BAT3): gelová / AGM / kyselinová s tekutým elektrolytem
Nabíjecí napětí v "absorbci" - 14.4 V / 28.8 V , nabíjecí napětí "float" - 13.7 V / 27.4 V - nastaveny hodnoty pro gelovou baterii/pro pár gelových baterií
Poměr rozdělení nabíjecího proudu mezi obě baterie: 50% - 50%. Pokud regulátor detekuje pouze jednu připojenou baterii, jde plný výkon 100% nabíjecího proudu pouze do ní.
Nabíjecí frekvence: 25 Hz /50 Hz / 100 Hz
Napětí baterie: 12 V / 24 V, automatická detekce systémového napětí
Nabíjecí proud: 20 A max., možnost rozdělení nab.proudu v poměru 10% až 90% mezi obě baterie
Maximální napětí FV panelů: 28 V / 55 V (pro 12 V použít 36-článkové FV panely, pro 24 V použít 72-článkové FV panely, popř.2x 36V FV panely zapojené do série) - např. BlueSolar
Průřez vstupních/výstupních vodičů: 6 mm² (AWG10)
Výstup pro druhou baterii: ano
Upozornění: jsou-li připojeny dvě baterie, měly by být shodného konstrukčního typu (gel-gel, AGM-AGM, kyselinová zalitá-kyselinová zalitá), protože regulátor v obou nab.kanálech nerozlišuje druh baterie s ohledem na nabíjecí křivku!
Vlastní spotřeba: 4 mA
Integrované ochrany: proti obrácené polaritě baterií (pojistka), proti zkratu na výstupu, proti přehřátí
Senzor teploty baterie/baterií: ano (interní), lze doplnit o exerní kabelový senzor
Teplotní kompenzace nabíjení: -30mV/ºC při 12V , -60mV/ºC při 24V
Bezpečnostní standardy: elektrická bezpečnost dle IEC 62109-1, EMG kompatibilita dle EN 61000-6-1, EN61000-6-3, ISO 7637-2
Stupeň krytí: IP20
Relativní vlhkost: 0 - 95 % r.v., nekondenzující
Montážní poloha: svislá ve směru žebrování na zadní straně (konvekční chlazení přirozeným prouděním vzduchu)
Rozsah provozní teploty: -35°C až +55°C (plná zátěž)
Rozměry: 76 x 153 x 37 mm (v x š x tl.)
Hmotnost: 200 g
Dodací termín: cca 14 dní (na objednávku)
