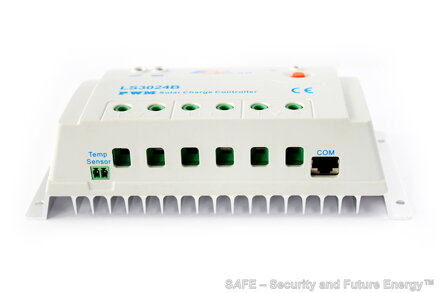

EPsolar LS3024B - kvalitní solární PWM regulátor se schopností nabíjet akumulátor a zároveň dodávat energii pro spotřebič (zátěž). Tento malý ale výkonný regulátor je vhodný pro nabíjení AGM, gelových nebo klasických olověných akumulátorů s tekutým elektrolytem. Typickým příkladem užití jsou chaty a chalupy, karavany, hausbóty nebo i aplikace FV panelů na balkonech v městské zástavbě. Regulátor je vhodný pro FV panely do 150 Wp - 36článkové pro 12V systém, 72článkové pro 24V systém.
Dokumentace: Katalogový list (EN), Manuál (CZ)
Specifikace a technické parametry :
Řízení nabíjecího procesu: princip PWM (Pulse Width Modulation) - pulsní šířková modulace - regulátor nabíjí v definovaných časových a výkonových pulsech (nespojitě). Řídicí systém PWM používá vysoce spolehlivé výkonové MOSFET tranzistory s vysokou účinností a nízkým ztrátovým výkonem.
Možnost programování hodnot a sledování pomocí externího LCD displeje MT-50 :
Rozhraní: RS485, MODBUS komunikační protokol
Nastavení automatického spínání a vypínání výstupu pro zátěž
Vnitřní teplotní čidlo
Automatická detekce 12 V / 24 V
Tři fáze (Bulk, Absorbtion, Float) nabíjení baterie
Při nízkém napětí odpojí regulátor výstup zátěže
Pro dobíjení výlučně olověných akumulátorů - gelové, VRLA/AGM, klasické zalité (kyselinový elektrolyt)
Tovární nastavení (lze uživatelsky přeprogramovat) :
Typ Pb baterie (BAT1/ BAT2/ BAT3/uživatelská): gelová / AGM / kyselinová s tekutým elektrolytem / uživatelské hodnoty
Nabíjecí napětí v "absorbci" - 14.4 V / 28.8 V , nabíjecí napětí "float" - 13.8 V / 27.6 V - nastaveny hodnoty pro AGM baterii
Doba odpojení záteže na výstupu: 60 s při 130% výstup.výkonu, 5 s při 160% výstup.výkonu
Odpojovací napětí zátěže: 11.2 V / 22.4 V (ochrana aku proti hlubokému vybití)
Připojovací napětí zátěže: 12.6 V / 25.2 V (manuální), 13.8 V / 27.6 V (automatické)
Napětí baterie: 12 V / 24 V, automatická detekce systémového napětí
Nabíjecí proud: 30 A max.
Maximální napětí FV panelů: 28 V / 50 V (pro 12 V použít 36-článkové FV panely, pro 24 V použít 72-článkové FV panely, popř.2x 36V FV panely zapojené do série) - např. BlueSolar 60Wp Poly/4a, BlueSolar 90Wp Poly/4a, BlueSolar 115Wp Poly/4a, SOLUXTEC 160Wp/12V nebo BlueSolar 175Wp Poly/4a
Průřez vstupních/výstupních vodičů: 10 mm² (AWG8)
Výstup pro spotřebič: ano
Vlastní spotřeba: 8 mA
Integrované ochrany: proti obrácené polaritě baterií (pojistka), proti zkratu na výstupu, proti přehřátí, proti přetížení na výstupu, proti zkratu FV pole, proti obrácené polaritě FV pole, proti podvybití baterie.
Uzemnění: společné uzemnění kladného pólu (+)
Senzor teploty baterie/baterií: ano (interní), lze doplnit o exerní kabelový senzor
Teplotní kompenzace nabíjení: -30mV/ºC při 12V , -60mV/ºC při 24V
Bezpečnostní standardy: elektrická bezpečnost dle IEC 62109-1, EMG kompatibilita dle EN 61000-6-1, EN61000-6-3, ISO 7637-2
Stupeň krytí: IP30
Relativní vlhkost: 0 - 95 % r.v., nekondenzující
Montážní poloha: svislá ve směru žebrování na zadní straně (konvekčně-radiační chlazení přirozeným prouděním vzduchu), regulátor je určen pro vnitřní instalace (montáž na stěnu, popř. jinou nehořlavou podložku).
Rozsah provozní teploty: -35°C až +55°C (plná zátěž)
Rozměry: 102 x 201 x 57 mm (v x š x tl.)
Hmotnost: 500 g
Dodací termín: 2 - 5 pracovních dnů (běžně je skladem)
