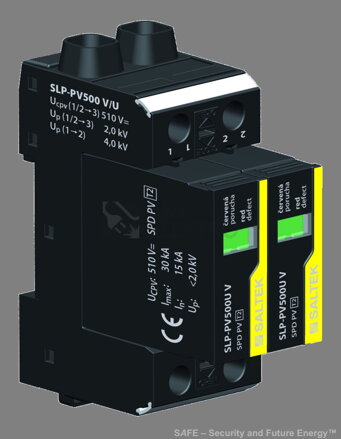

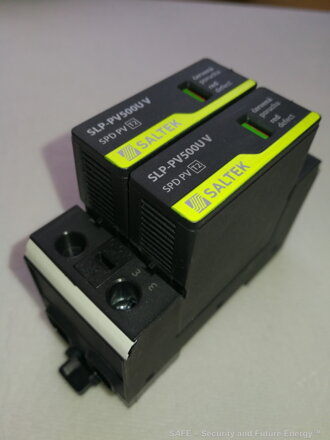

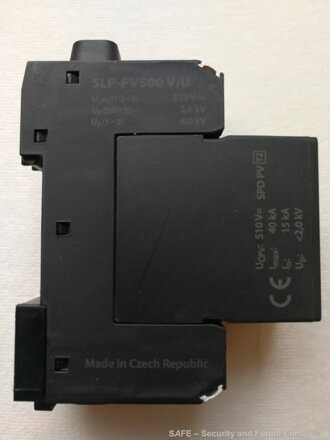

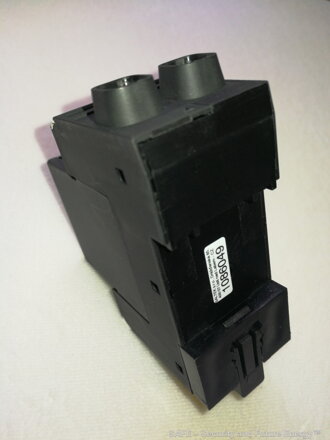

SLP-PV500 V/U - svodič přepětí pro fotovoltaické systémy (pro oba póly) s napětím do 510 V DC, 30kA (vlna 8/20µs). Varistorový svodič přepětí slouží k ochraně fotovoltaických instalací, tam kde je dodržena dostatečná vzdálenost od vodivých konstrukcí nebo tam, kde není použit LPS (ochrana objektu a FV panelů hromosvodní soustavou). SLP-PV500 V/U má vyjímatelné moduly, optickou signalizaci poruchy (zelené indikační pole se změní na červené), možnost blokace modulu.
Dokumentace: Principy ochrany FV instalace (CZ)
Specifikace a technické parametry :
Typ SPD: T2
Nejvyšší trvalé provozní napětí: 1020 V DC (mód zapojení 1/2)
Nejvyšší trvalé provozní napětí: 510 V DC (mód zapojení 1/3, 2/3)
Jmenovitý výbojový proud (8/20 µs): 15 kA
Maximální výbojový proud (8/20 µs): 30 kA
Napěťová ochranná hladina: 4 kV (mód 1/2)
Napěťová ochranná hladina: 2 kV (mód 1/3, 2/3)
Jmenovitý zkratový proud: 1000 A DC
Doba odezvy: 25 ns

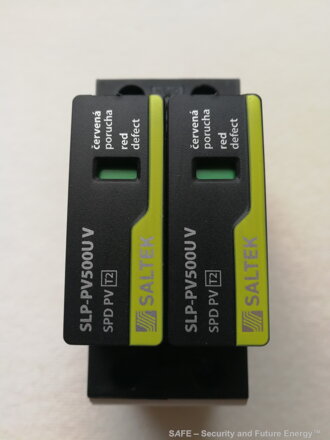

Signalizace poruchy: červené zbarvení indikačního pole
Stupeň krytí: IP20, montáž na DIN lištu 35mm
Připojovací průřez vodičů: Cu, plný - 1 až 35 mm², slaněný - 1 až 25 mm²
Dotahovací moment svorek: 2 až 2,5 Nm
Pracovní teplota: -40°C až +80°C
Rozměry: 97 x 36 x 67 mm (v x š x hl.)
Hmotnost: 300 g (vč.zásuvných modulů)
Příslušenství: SLP-PV500U-V - náhradní výměnný modul
Dodací termín: 2 - 5 dní (běžně je skladem)
