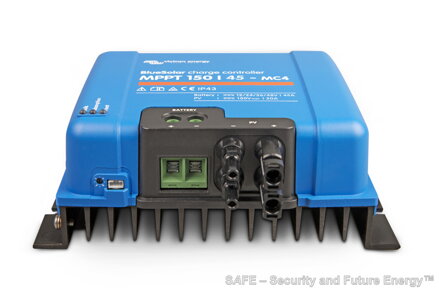

BlueSolar MPPT 150/45-MC4 (Victron, NL)

BlueSolar MPPT 150/45-MC4 (Victron, NL)

Rychlý MPPT regulátor - FV panely 650/1300/1950/2600Wp - terminály MC4 - napětí FV pole 150V max. - nabíjecí proud 45 A - baterie 12/24/36/48V - robustní a odolný - plná záruka 5 let !

12.500 Kč

Skladové číslo:

Dostupnost: Skladem

Výrobce: Victron Energy B.V.

BlueSolar MPPT 150/45-MC4 je rychlý MPPT regulátor pro náročné podmínky. Je vhodný pro dobíjení jak olověných, tak i LiFePo4 baterií. Vnitřní elektronické komponenty jsou chráněny nátěrem z pryskyřice proti nepříznivým vlivům a pro dlouhou životnost. Ultra rychlé MPPT sledování. Zejména při zatažené obloze s kontinuální změnou intenzity osvitu jsou díky tomuto regulátoru solární zisky o 30% vyšší oproti klasickým PWM regulátorům nebo o 10% vyšší oproti pomalým MPPT regulátorům. Maximální povolený výkon FV panelů u 12 V systémů je 650 Wp, u 24 V systémů 1300 Wp, u 36 V systémů 1950W a pro 48 V systémy 2600 Wp. V případě překročení těchto hodnot se regulátor nepoškodí, pouze automaticky zredukuje přicházející výkon od panelů na přijatelné hodnoty.

Adaptivní třístupňové nabíjení: 1. rychlé nabíjení (Bulk), 2. dorovnávací (Absorption) a 3. udržovací (Float). Výběr z osmi předprogramovaných hodnot absorpčního a udržovacího napětí pomocí otočného přepínače. Délka absorpce je určována hodnotou napětí před začátkem nového nabíjecího cyklu (ráno). To má pozitivní vliv na plnohodnotné dobití baterie a její životnost.

V regulátoru je integrován vnitřní teplotní senzor pro teplotní a napěťovou kompenzaci nabíjecího napětí.

Napětí z FV panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí do chvíle, kdy je napětí z panelů aspoň o 1 V vyšší než napětí baterie.

Pro 12 V baterii je vhodný mono nebo polykrystalický panel s minimálním počtem 32 článků. Pro maximální účinnost doporučujeme 72 článků (dva 12 V panely zapojené do série nebo jeden 24 V panel). Maximálně je možné připojit tři 12 V panely zapojené do série (108 článků).

U 24 V baterie doporučujeme mono nebo polykrystalický panel s minimálním počtem 72 článků (dva 12 V panely zapojené do sérii nebo jeden 24 V panel). Maximálně je možné připojit tři 12 V panely zapojené do série (t.j. celkem 108 článků).

Pro 48 V baterii a mono- nebo polykrystalické panely je minimální počet článků v sérii 144 článků (4x 12V panel nebo 2x 24V panel v sérii), maximum 216 článků.

Indikace stavů pomocí LED:
modrá LED (Bulk) – rozsvítí se, pokud je regulátor napojen na baterii
žlutá LED (Absorption) – rozsvítí se po ukončení rychlého (Bulk) nabíjení a přechodu do fáze absorpce
zelená LED (Float) – rozsvítí se po ukončení dorovnávacího (Absorption) nabíjení a přechodu na udržovací nabíjení

Regulátor MPPT 150/45 lze ovládat vzdáleně pomocí VE.Direct nepřevodního vypínacího kabelu. Vstup HIGH (Vi > 8 V) zapne regulátor a vstup LOW (Vi < 2 V nebo volné udržování) ho vypne.
Příklad použití: Zapínání a vypínání pomocí sběrnice VE.Bus BMS pro nabíjení Li-ion baterií

Regulátor nemá přímý výstup pro DC spotřebiče.

Specifikace a technické parametry :

Napětí baterie: 12/24/36/48 V, automatický výběr

Max. nabíjecí proud baterie: 45 A

Max. FV příkon (12V): 650Wp (MPPT rozsah od 15 V do 130 V)

Max. FV příkon (24V): 1300Wp (MPPT rozsah od 30 V do 130 V)

Max. FV příkon (36V): 1950Wp (MPPT rozsah od 30 V do 130 V)

Max. FV příkon (48V): 2600Wp (MPPT rozsah od 60 V do 130 V)

Max. zkratový proud FV pole: 50 A (vyšší zkratový proud na výstupu z panelů může poškodit regulátor!)

Max. napětí FV pole: 150 V, nepřekročitelné !

Špičková účinnost: 98 %

Vlastní spotřeba: méně než 35 mA (12 V), méně než 20 mA (48 V)

Nabíjecí napětí (absorpce-dorovnávací): 14.4 V / 28.8 V / 43.2 V / 57.6 V

Nabíjecí napětí (udržovací): 13.8 V / 27.6 V / 41.4 V / 55.2 V

Algoritmus nabíjení: multi-fázový, adaptivní, 8 předdefinovaných algoritmů (volba otočným přepínačem)

Teplotní kompenzace: -16 mV /°C pro 12 V, -32 mV /°C pro 24 V, -48 mV /°C pro 36 V, -64 mV /°C pro 48 V

Komunikační rozhraní: VE.Direct

Zabudované elektronické ochrany: proti přepólování baterie (pojistka), proti obrácené polaritě FV připojení, proti zkratu na výstupu, proti přehřátí

Paralelní provoz: ano (bez možnosti vzájemné synchronizace). Paralelní provoz dvou regulátorů do stejné baterie/akumulátoru/akumulátorové sestavy se užívá v případě, že je do systému zapojeno více fotovoltaických polí orientovaných na různé světové strany, zpravidla východ-západ, kdy každé FV pole má svůj regulátor nabíjení. Pro tyto účely je doporučeno užít regulátorů o stejných elektrických/výkonových parametrech.

Uzemnění: chladič regulátoru je třeba připojit k zemnícímu bodu

Chlazení při provozu: pasivní, konvektivně-radiační, pracovní poloha svislá (Al chladič na spodní straně)

Provozní teplota: -30°C až +60°C (plný výkon až do 40°C)

Vlhkost: 0 - 95 % r.v., nekondenzující

Prostředí: II - vnitřní všeobecné

Elektrická bezpečnost: dle EN/IEC 62109

Kryt: plast

Barva: modrá (RAL 5012)

Připojovací svorky pro baterii: 35 mm² (AWG2)

Připojovací terminály pro FV panely: MC4, 2 páry (Pozor - nepřekročit proud 25 A na 1 pár konektorů MC4)

Stupeň krytí: IP22 (připojovací terminály), IP43 (elektronické komponenty)

Rozměry: 215 x 250 x 95 mm (v x š x h)

Hmotnost: 3 kg

Dodací termín: 2-5 pracovních dnů (běžně je skladem)

Pozn. : Při montáži vždy nejdříve připojte baterii a až následně FV panely!
