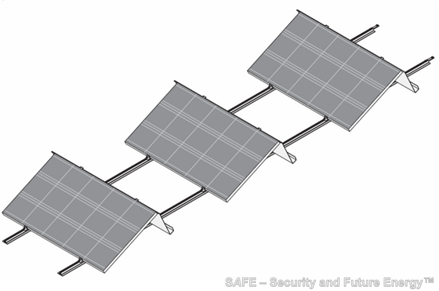

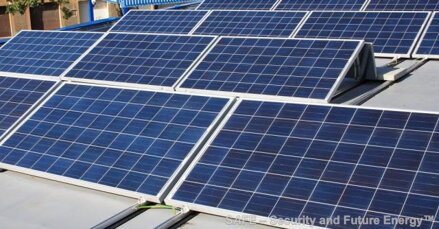

SOL ROOF-FLAT/3 je základní univerzální montážní sada pro instalaci 3 ks fotovoltaických panelů na vodorovnou střechu. Sklon panelů je 25° od vodorovné roviny, doporučená orientace panelů směrem na jih, popř. jiho-jihovýchod nebo jiho-jihozápad. Konstrukce má dvě podvarianty dle šířky FV panelů - pro užší panely o šířce 790 až 865 mm-varianta A, pro velké panely šířky 940 až 1000 mm-var. B. Maximální délka panelů je pak 1700 mm. Orientace panelů kratší stranou dolů (vodorovně). Sada obsahuje spojovací materiál a veškeré díly potřebné k úspěšné instalaci nosné konstrukce pro FV panely.
Specifikace sestavy:
ZNP 6 - základní nosný hliníkový profil 6 m - 2 ks
SPOJ ZNP - spojka zákl.nosných profilů - 2 ks (použije se v případě nákupu další sady, pokud se nastavuje ZNP mezi sebou na délku 12 m pro umístění šesti FV panelů za sebou "v zástupu")
VZP A nebo VZP B - hliníkový vzpěrný profil (A=350 mm, B=425 mm) - 6 ks

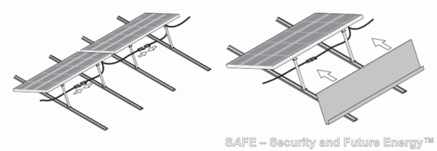

ZPK A nebo ZPK B - hliníkový zavětrovací plech s kapsou (A=350x1750 mm, B=425x1750 mm) - 3 ks
PDP 1225 - pryžový dosedací pás pod ZNP 6, dl. 12,25m - 1 role
TRI-WING - hliníková trojkřídlá příchytka (propojení ZNP 6+VZP A/B+FV panel) - 18 ks

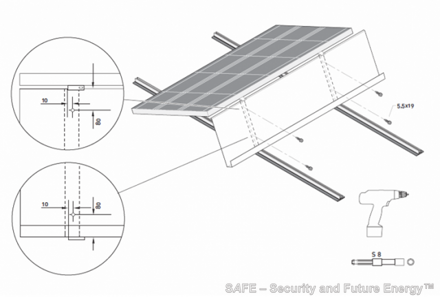

TEX 5.5x19 - pozinkovaný samořezný vrut - 18 ks
ST M10x25 - nerezový šroub M10 x 25mm - 24 ks
SM M10 - přírubová nerezová matice - 24 ks
SCRW M6 - nerezový šroub M6x20 mm, 6ti hran - 12 ks
MAT M6 - nerezová matice - 12 ks
PODL 6 - nerezová podložka pro M6 - 24 ks
Hmotnost sestavy: 18 kg
Dodací termín: cca 14 dní (na objednávku)
Pozn.: vzhledem k rozměrům (délka profilů 6 m a hliníkové plechy 175x45cm) je možno tuto sestavu zasílat pouze službou TopTrans.
