SmartSolar MPPT 250/85-Tr (Victron, NL)

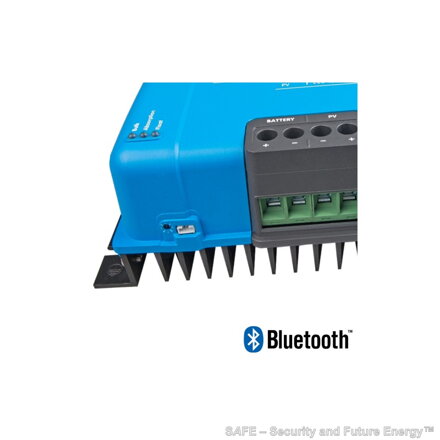

SmartSolar MPPT 250/85-Tr je rychlý MPPT regulátor pro náročné podmínky. Oproti řadě BlueSolar je vybaven dalšími funkcemi a rozhraními - Bluetooth, SmartSolar Control zásuvný displej (není součástí dodávky), vstup pro dálkové zapnutí/vypnutí a vestavěné programovatelné relé. Je vhodný pro dobíjení jak olověných, tak i LiFePo4 baterií. Vnitřní elektronické komponenty jsou chráněny nátěrem z pryskyřice proti nepříznivým vlivům a pro dlouhou životnost.

Ultra rychlé MPPT sledování. Zejména při zatažené obloze s kontinuální změnou intenzity osvitu jsou díky tomuto regulátoru solární zisky o 30% vyšší oproti klasickým PWM regulátorům nebo o 10% vyšší oproti pomalým MPPT regulátorům. Maximální povolený výkon FV panelů u 12 V systémů je 1200 Wp, u 24 V systémů 2400 Wp, u 36 V systémů 3600 Wp a pro 48 V systémy 4900 Wp. V případě překročení těchto hodnot se regulátor nepoškodí, pouze automaticky zredukuje přicházející výkon od panelů na přijatelné hodnoty.

Adaptivní třístupňové nabíjení: 1. rychlé nabíjení (Bulk), 2. dorovnávací (Absorption) a 3. udržovací (Float). Výběr z osmi předprogramovaných hodnot absorpčního a udržovacího napětí pomocí otočného přepínače. Délka absorpce je určována hodnotou napětí před začátkem nového nabíjecího cyklu (ráno). To má pozitivní vliv na plnohodnotné dobití baterie a její životnost.

V regulátoru je integrován vnitřní teplotní senzor pro teplotní a napěťovou kompenzaci nabíjecího napětí.

Napětí z FV panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí do chvíle, kdy je napětí z panelů aspoň o 1 V vyšší než napětí baterie.

Vhodné FV panely jsou např. 60článkové panely o výkonu 285Wp nebo 72článkové panely o výkonu až 375Wp. Je možno zapojit maximálně pět panelů do série, aby se nepřesáhlo maximální povolené napětí VOC panelů 250 V. V praxi je lépe počítat s horním limitem napětí 245 V, zvláště v zimě, kdy vlivem účinného chlazení dodávají panely vyšší výstupní napětí.

Indikace stavů pomocí LED:
modrá LED (Bulk) – rozsvítí se, pokud je regulátor napojen na baterii
žlutá LED (Absorption) – rozsvítí se po ukončení rychlého (Bulk) nabíjení a přechodu do fáze absorpce
zelená LED (Float) – rozsvítí se po ukončení dorovnávacího (Absorption) nabíjení a přechodu na udržovací nabíjení

Regulátor MPPT 250/85 lze ovládat vzdáleně pomocí VE.Direct nepřevodního vypínacího kabelu. Vstup HIGH (Vi > 8 V) zapne regulátor a vstup LOW (Vi < 2 V nebo volné udržování) ho vypne.
Příklad použití: Zapínání a vypínání pomocí sběrnice VE.Bus BMS pro nabíjení Li-ion baterií

Regulátor nemá přímý výstup pro DC spotřebiče.

Specifikace a technické parametry :

Napětí baterie: 12/24/36/48 V, automatický výběr

Max. nabíjecí proud baterie: 85 A

Max. FV příkon (12V): 1200Wp (MPPT rozsah od 15 V do 240 V)

Max. FV příkon (24V): 2400Wp (MPPT rozsah od 30 V do 240 V)

Max. FV příkon (36V): 3600Wp (MPPT rozsah od 30 V do 240 V)

Max. FV příkon (24V): 4900Wp (MPPT rozsah od 60 V do 240 V)

Max. zkratový proud FV pole: 70 A (vyšší zkratový proud na výstupu z panelů může poškodit regulátor!)

Max. napětí FV pole: 250 V, nepřekročitelné !

Špičková účinnost: 99 %

Vlastní spotřeba: méně než 35 mA (12 V), méně než 20 mA (48 V)

Nabíjecí napětí dorovnávací (Absorption): 14.4 V / 28.8 V / 43.2 V / 57.6 V

Nabíjecí napětí udržovací (Float): 13.8 V / 27.6 V / 41.4 V / 55.2 V

Algoritmus nabíjení: multi-fázový, adaptivní, 8 předdefinovaných algoritmů (volba otočným přepínačem)

Teplotní kompenzace: -16 mV /°C pro 12 V, -32 mV /°C pro 24 V, -48 mV /°C pro 36 V, -64 mV /°C pro 48 V

Komunikační rozhraní: VE.Direct, Bluetooth

Zabudované elektronické ochrany: proti přepólování baterie (pojistka), proti obrácené polaritě FV připojení, proti zkratu na výstupu, proti přehřátí

Paralelní provoz: ano (bez možnosti vzájemné synchronizace). Paralelní provoz dvou regulátorů do stejné baterie/akumulátoru/akumulátorové sestavy se užívá v případě, že je do systému zapojeno více fotovoltaických polí orientovaných na různé světové strany, zpravidla východ-západ, kdy každé FV pole má svůj regulátor nabíjení. Pro tyto účely je doporučeno užít regulátorů o stejných elektrických/výkonových parametrech.

Uzemnění: chladič regulátoru je nutno připojit k zemnícímu bodu

Chlazení při provozu: pasivní, konvektivně-radiační, pracovní poloha svislá (Al chladič na spodní straně)

Provozní teplota: -30°C až +60°C (plný výkon až do 40°C)

Vlhkost: 0 - 95 % r.v., nekondenzující

Prostředí: II - vnitřní všeobecné

Elektrická bezpečnost: dle EN/IEC 62109

Kryt: plast

Barva: modrá (RAL 5012)

Připojovací svorky: 35 mm² (AWG2)

Stupeň krytí: IP22 (připojovací terminály), IP43 (elektronické komponenty)

Rozměry: 216 x 295 x 103 mm (v x š x h)

Hmotnost: 4,5 kg

Dodací termín: cca 14 dní (skladem v Holandsku)

Pozn.: Při montáži vždy nejdříve připojte baterii a až následně FV panely!
