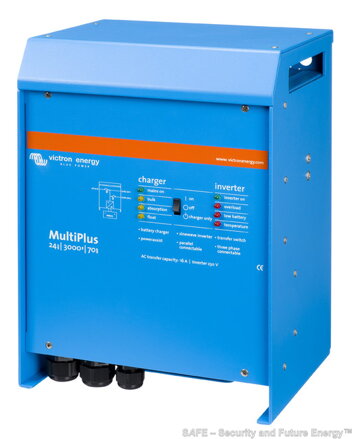

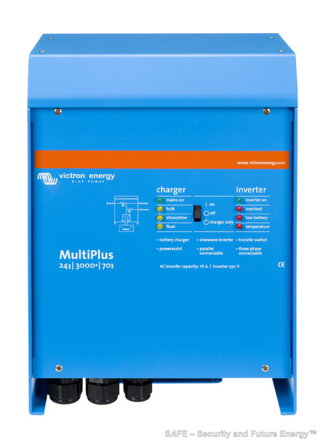

MultiPlus 24/3000/70-16 - výkonný DC/AC hybridní měnič/nabíječ s čistě sinusovým výstupním napětím, s integrovanou adaptivní nabíječkou baterií a ultra rychlým transferovým přepínačem zdroje napájení (baterie/ externí AC zdroj). Holandský výrobce zaručuje spolehlivost profesionálních měničů Victron Energy a plnou záruku na 5 let! Použitá technologie SinusMax umožňuje velmi vysoký počáteční záběrový proud. Střídače Phoenix Inverter jsou proto vhodné pro napájení obtížných zátěží indukčního charakteru jako např. kompresorů chladniček a ledniček, kompresorů a ventilátorů klimatizací, střídavých elektromotorů všeho druhu (např. čerpadla, cirkulárky) atd. Možnost paralelního zapojení až 6 střídačů stejného typu (18 kVA/14.4kW) nebo synchronizované propojení 3 střídačů pro třífázovou síť 230V/400V AC.
Měnič obsahuje robustní toroidní transformátory=spolehlivost a odolnost při zatížení, přetížení a dlouhodobém provozu na plný výkon. Měnič/nabíječ je vybaven jedním AC vstupem (napájení z rozvodné sítě nebo z motorgenerátoru) a dvěma AC výstupy. AC výstup je vybaven funkcí, která zajistí dodávky energie bez přerušení. MultiPlus převezme napájení připojených spotřebičů v případě výpadku sítě nebo generátoru. To se děje velice rychle (méně než 20 ms) - počítače a další elektronická zařízení budou i nadále fungovat bez přerušení. Pokud MultiPlus pracuje v ostrovním režimu, tedy bez externího zdroje, bere veškerou energii z baterie, případně z připojeného solárního regulátoru. Jakmile připojíme na AC vstup externí zdroj (rozvodnou síť nebo generátor), pak budou spotřebiče napájeny z externího zdroje a současně bude MultiPlus nabíjet baterii.
Druhý výstup je funkční pouze tehdy, když je k dispozici AC vstup (distribuční síť/generátor). Zátěž, která by rychle vybila akumulátory, jako například ohřívač vody, je tedy možné připojit k tomuto výstupu a bude napájena pouze z AC zdroje (druhý výstup k dispozici u modelů s výkonem 3kVA a vyšší).
Speciální funkce - režim dohledu "Search". Je-li režim "Search" zapnutý, spotřeba energie měniče při chodu naprázdno se sníží o cca 70%. V tomto režimu se Multi vypne v případě nulového, nebo velmi nízkého zatížení. Následně se každé dvě sekundy na krátkou dobu zapíná a testuje odběr zátěže. Pokud výstupní proud překročí nastavenou úroveň, měnič se automaticky zapne a bude pokračovat v činnosti. Režim Search lze provozovat pouze v případě, že měnič pracuje samostatně, ne v případech, kdy je zapojen s dalšími měniči v paralelním režimu (vyšší celkový výstupní výkon) nebo v případě zapojení tří měničů pro účely generování třífázové el.sítě 3x230/400 V AC.
Režim AES (Automatic Economy Switch) - místo režimu Search lze zvolit režim AES (pouze pomocí VE.Configure, ne pomocí DIP přepínačů). Pokud je toto nastavení zapnuto, spotřeba energie při chodu naprázdno a nízkém zatížení se sníží o cca. 20%, díky mírnému "zúžení" sinusového průběhu napětí. I tento režim lze provozovat pouze v případě, že měnič pracuje samostatně.
Dokumentace: Katalogový list (EN), Manual (EN), Manuál (CZ)
Specifikace a technické parametry :
Měničová část
Rozsah vstupního napětí: 19 V až 33 V DC
Doporučená minimální kapacita akumulátoru: 200 Ah - 700 Ah
Výstupní napětí a frekvence: 230 V AC ± 2%, 50Hz ± 0,1%
Kontinuální výstupní výkon: 3000 VA (při +25°C), 2200W (při +40°C), 1700W (při +65°C)
Špičkový krátkodobý výkon: 6000 W
Max. účinnost: 94%
Přepínač zdroje napájení (transfer switch): 16 A / 20ms
Příkon při nulovém zatížení / příkon v režimu AES / příkon v režimu "Search": 20 W / 15 W / 10 W
Nabíjecí část
Rozsah vstupního napětí: 187 V až 265 V AC, frekvence 45 - 65 Hz
Nabíjecí napětí (absorpce): 28.8 V
Nabíjecí napětí (udržovací): 27.6 V
Nabíjecí napětí (uskladňovací režim): 26.4 V
Nabíjecí proud akumulátoru: 70 A (při teplotě okolí +25°C)
Nabíjecí proud baterie startéru generátoru: 4 A
Senzor teploty baterie: ano
Obecné vlastnosti
Komunikační port sběrnice V.E.: ano, pro paralelní propojení více měničů, pro 3f synchronizaci tří měničů, pro vzdálený monitoring a integraci systému
Programovatelné relé: ano, lze ho nastavit na obecný alarm, DC podpětí nebo funkci signálu spuštění generátoru
Zatížení kontaktů relé: 230 V AC/4 A, 35 V DC/4 A, 60 V DC/1 A
Zabudované elektronické ochrany: proti vysokému nebo nízkému napětí akumulátoru, proti zkratu na výstupu, proti přetížení, proti přehřátí, proti vysokému kolísání výstupního AC napětí, proti přítomnosti cizího napětí 230V AC na výstupu měniče
Připojovací svorky pro akumulátor: dřík M8 + matice M8, 2 páry (+ / - pól)
Průřez vodičů připojovaného aku: 50 mm² (AWG0) - délka max.5m, popř. 2x 50 mm² (AWG0) - délka max. 10m
Doporučená hodnota jištění DC větve: 300 A
Připojení 230 V AC: šroubovací svorky 13 mm² (AWG6), L - N - PE
Provozní teplota: -40°C až +65°C (aktivní chlazení zabudovaným ventilátorem)
Vlhkost: 0 - 95 % r.v., nekondenzující
Stupeň krytí: IP 21
Kryt přístroje: hliník, barva modrá (RAL 5012)
Rozměry: 362 x 258 x 218 mm (v x š x hl.)
Hmotnost: 18 kg
Dodací termín: cca 14 dní (skladem v Holandsku)
Příslušenství : PC komunikační rozhraní VE. MK3-USB
43.868 Kč
