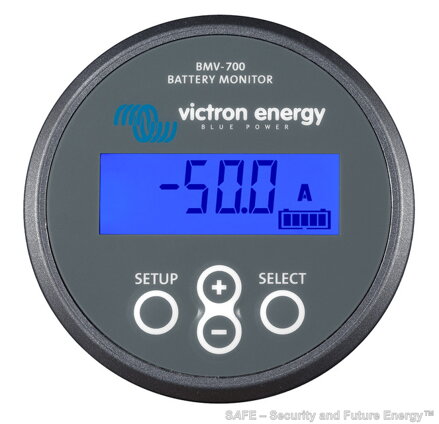

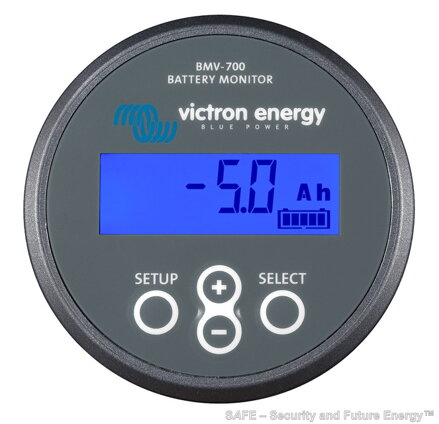

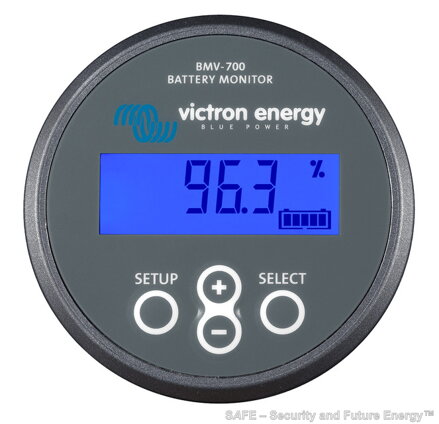

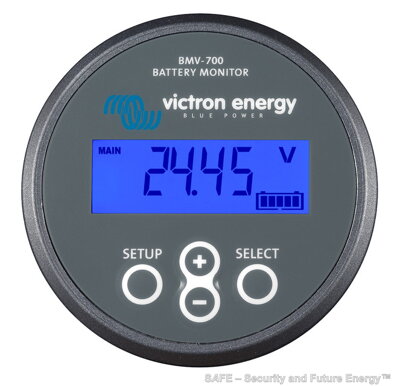

BMV-700 je univerzální multifunkční sledovač stavu baterií (akumulátorové sestavy) v systému FV elektrárny. Sledovač provádí sofistikované sledování dodávané a odebírané energie společně se zohledněním nastavitelné hodnoty Peukertova exponentu (čím větší je odběr energie, tím relativně klesá množství dostupné energie v baterii a naopak) a účinnosti baterie pro odhad aktuálního množství energie (Ah) a míry nabití baterie (v procentech). Pro správné zobrazování množství dostupné energie v baterii je nutné, aby veškerá energie vstupující a odcházející z baterie procházela bočníkem (shuntem). V dodávce spolu se zobrazovačem je i bočník 500A/50mV konstruovaný na maximální proud 500 A (instaluje se na záporný kabel baterie). Pro větší proudy jak 500 A lze dodat náhradní bočník konstruovaný na proudy 1000 a 2000 A.
Sledovač disponuje spínaným relé. Relé je aktivováno/deaktivováno na základě naměřené míry nabití baterie. Továrně je nastaveno sepnutí při poklesu stavu nabití baterie pod 50% a vypnutí při dosažení stavu nabití na 90%. Tyto hodnoty lze měnit v nastavení sledovače, stejně tak i logiku spínání NO/NC.
Specifikace a technické parametry :
Napájecí napětí: 6.5 - 95 V DC
Spotřeba energie při nepodsvětleném displeji a vypnutém relé: 4 mA (12 V) a 3 mA (24 V)
Spotřeba energie při nepodsvětleném displeji a sepnutém relé: 15 mA (12 V) a 8 mA (24 V)
Pracovní napětí: 12, 24, 36, 48 a 60 V (autodetekce)
Maximální velikost proudu procházející bočníkem: -500 A až +500 A (vybíjení a nabíjení baterie)
Maximální odchylka při odečtu napětí: +/- 0.01 A při napětí 0 – 100 V
Maximální odchylka při odečtu proudu: +/- 0.01 A s 500 A bočníkem
Maximální odchylka při odečtu kapacity: +/- 0.1 Ah při kapacitě aku 0 až 100 Ah
Maximální odchylka při odečtu kapacity +/- 1 Ah při kapacitě aku 100 Ah až 9999 Ah
Maximální odchylka při odečtu stavu nabití: +/- 0.1%
Maximální odchylka při odhadu zbývajícího času: +/- 1 h (v rozsahu 1 až 240 hodin)
Maximální odchylka při odečtu výkonu: +/- 1 W (při rozsahu od 100 W do 1 kW)
Rozsah kapacity akumulátoru: 20 Ah až 9999 Ah
Průměr zařízení: 63 mm
Rozměry čelního čtvercového kotvícího krytu: 69 x 69 mm
Průměr otvoru pro zapuštění displeje: 52 mm
Hloubka displeje: 31 mm
Rozsah provozních teplot: -20°C až + 50°C
Hmotnost: 70 g (displej), 315 g (bočník)
Přístroj BMV-700 obsahuje tyto komponenty:
- vlastní sledovač s podsvětleným digitálním displejem a ovládacími prvky
- plastová krytka sledovače o rozměrech 69 x 69 mm

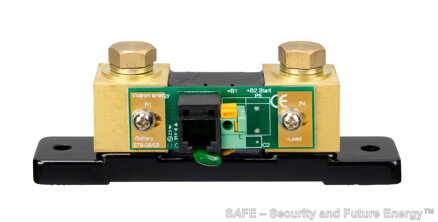

- bočník 500A/50mV konstruovaný na maximální proud 500 A (instaluje se na záporný kabel baterie)
- 10 metrů dlouhý komunikační a napájecí UTP kabel RJ12 (propojení vlastního sledovače s bočníkem)
- 2 metry dlouhý instalační kabel s pojistkou k napojení na kladný kabel
Dodací termín: 3 - 5 pracovních dnů (běžně je skladem)
