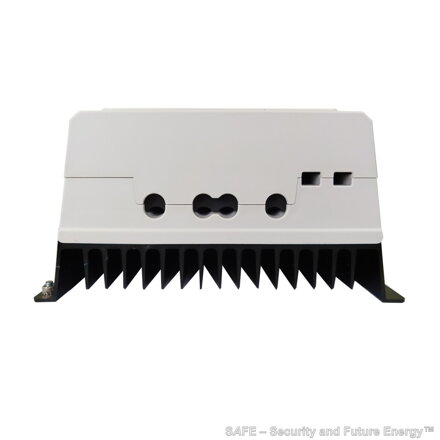

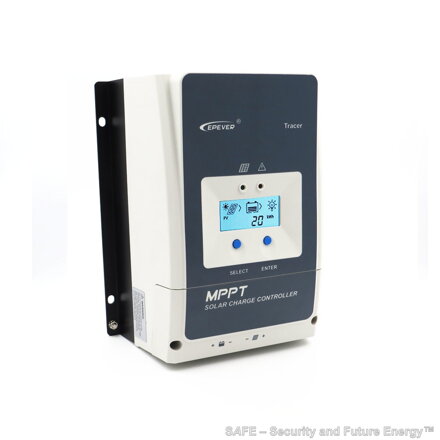

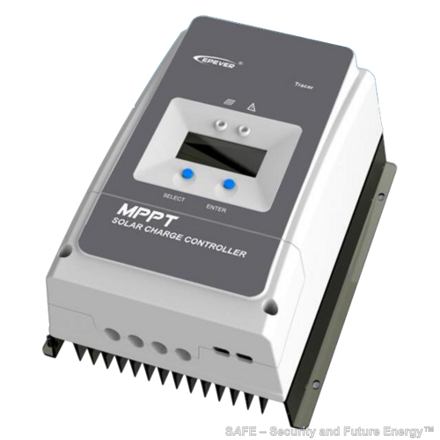

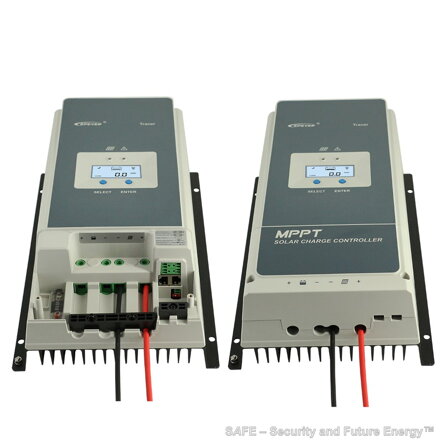

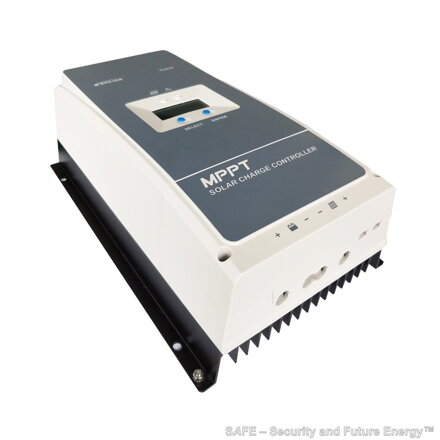

TR 5420AN - nová generace výkonných solárních regulátorů přinášející vysokou kvalitu a maximální výbavu pro fotovoltaické systémy. Série Tracer AN se vyznačuje vysokým nabíjecím výkonem, uplatní se tedy u větších ostrovních a hybridních systémů. Regulátory EPEVER Tracer AN jsou produktem největšího výrobce solárních regulátorů - společnosti BEIJING EPSOLAR TECHNOLOGY Co.Ltd, China.
Maximální nabíjecí proud, resp.výkon do baterie je 50 A, což odpovídá výkonu panelu 625Wp v případě baterie 12 V, 1250Wp s baterií 24 V nebo 2500Wp při 48 V baterii. Výkon FV pole ale nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru, v opačném případě může dojít k trvalému poškození regulátoru! Regulátor je vybaven celkem devíti druhy ochran.
Regulátory nové řady Tracer AN jsou založeny na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.
Pokročilý řídicí algoritmus MPPT minimalizuje ztrátu výkonu a ztrátový čas, zajišťuje účinnost sledování, stejně jako vysokou účinnost přeměny při vysokém nebo nízkém výkonu fv pole. V jakékoli situaci mohou produkty řady Tracer AN rychle sledovat maximální provozní napětí FV soustavy pro maximální výtěžnost energie z panelů.
Dokumentace: Technický list (CZ), Manuál (CZ)
Specifikace a technické parametry :
Řízení nabíjecího procesu: princip MPPT - Maximum Power Point Tracking neboli sledování bodu nejvyššího výkonu. Oproti klasickým regulátorům PWM zvyšuje technologie MPPT účinnost nabíjení o cca 30% !
MSRT - Multiphase Sychronous Rectification Technology - technologie vícefázového synchronního usměrnění
Špičková účinnost přeměny energie 98,7 %, vysoká účinnost (99,5%) sledování bodu maximálního výkonu a jeho změn několikrát za sekundu. Rozpoznání dne a noci, vlastní diagnostika, uživatelem definované parametry nabíjení atd.
Nominální napětí baterií: 12 V / 24 V / 36 V / 48 V DC, automatická detekce
Druhy baterií: akumulátor VRLA/AGM, GELový, klasický otevřený s dolévaným elektrolytem, uživatelské nastavení pro jakýkoli jiný druh baterie (např. LiFePo4, LiIon, LTO, NiCd ...)
Bateriová pojistka: 80 A / 58 V
Maximální nabíjecí proud baterie: 50 A
Maximální napětí solárního pole (panelů): 200 V DC (nepřekročitelné mezní napětí!)
Maximální výkon solárních panelů: 12 V systém - 625 W max., 24 V systém - 1250 W max., 36 V systém - 1875 W max., 48 V systém - 2500 W max.
Vlastní spotřeba: <98 mA / 12 V systém, <60 mA / 24 V systém, <50 mA / 36 V systém, <46 mA / 48 V systém
Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení

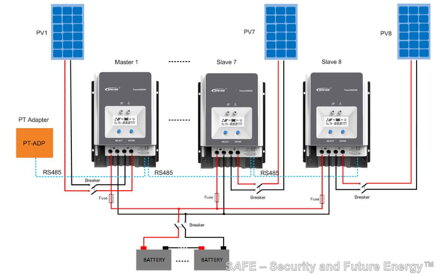

Podpora až 8 jednotek paralelně v řadě pro rozšíření systému
Stupeň krytí: IP 20
Třída prostředí: II - vnitřní všeobecné
Relativní vlhkost: 5% - 95% r.v., nekondenzující
Pracovní teplota: -25°C až +60°C

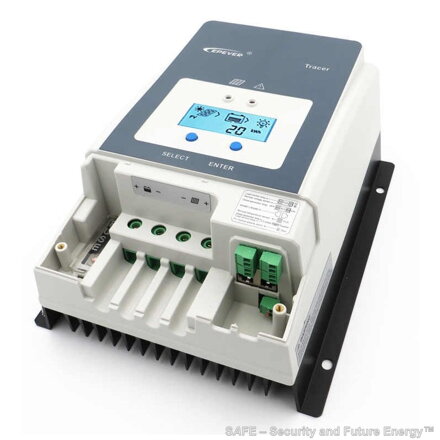

Připojovací průřez svorek: 16 mm² (AWG6)
Rozměry: 261 x 216 x 119 mm (d x š x v)
Hmotnost: 3,5 kg
Dodací termín: cca 3 týdny (zboží je na cestě z Číny)
Pozn .: Napětí solárního pole nikdy nesmí překročit maximální FV vstupní napětí 200 V !!! Maximální napětí solárního modulu je označeno jako Voc a je uváděno při teplotě okolí 25°C. Při určení maximálního Voc je nutno zohlednit fakt, že s klesající teplotou napětí solárního panelu výrazně roste! Pokud napětí překročí hodnotu 200V, dojde k nevratnému poškození regulátoru.

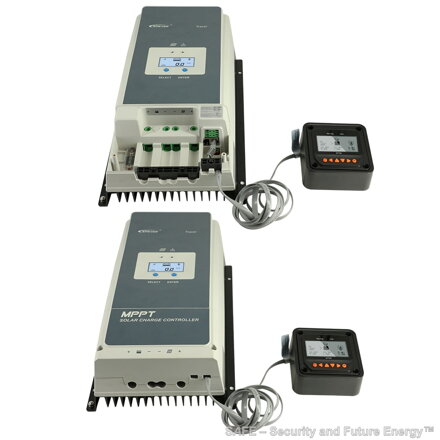

Příslušenství : externí displej MT50, externí teplotní senzor akumulátoru TS-E, PC komunikační USB kabel USB-RS485
