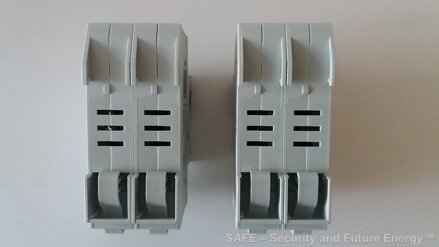

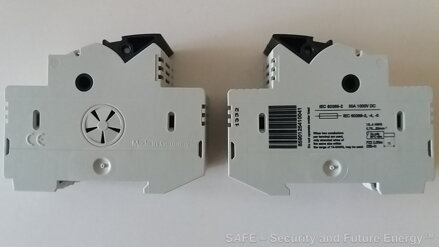

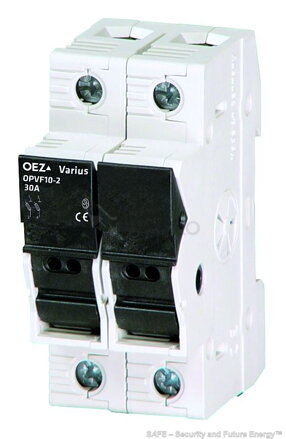

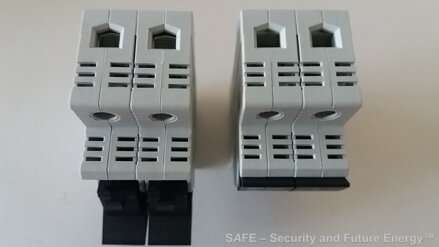

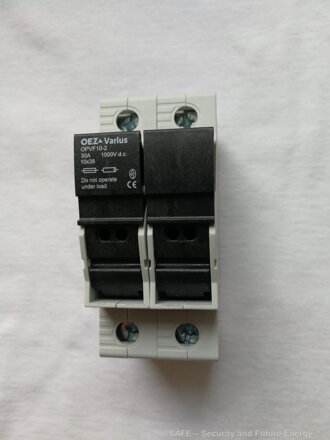

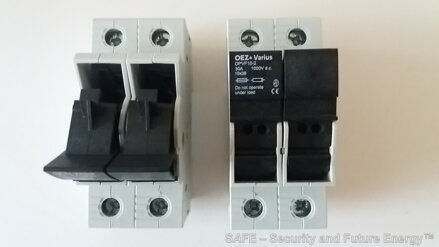

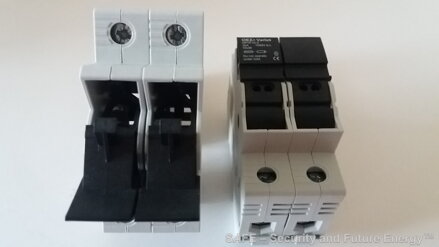

OPVF10-2 je pojistkový držák a zároveň odpojovač pro fotovoltaické aplikace. Dvojpólové provedení pro kladnou i zápornou větev fotovoltaických panelů. Odpojovač umožňuje odpojit DC přívod od FV panelů a umožnit tak servisní činnost na zařízení napájeným z FV pole. Zároveň slouží jako jištění kladné i záporné DC větve před přetížením. Odpojovač neumožňuje odpojit DC obvod pod zatížením (pokud jím prochází proud/výkon) !
Specifikace a technické parametry :
Jmenovité napětí DC (ovládací obvod): 1000 V DC
Max. ztráta pojistkové vložky: 3 W
Jmenovitý krátkodobý výdržný proud: 1.6 kA
Velikost pojistkové vložky: 10 x 38 mm, válcová
Doporučená charakteristika pojistkové vložky: gR, gPV
Stupeň krytí: IP 20
Připojovací průřez vodičů: Cu / 0,75 až 25 mm², 2x (6 až 16 mm²) slaněný o stejné velikosti
Dotahovací moment svorek: 2 - 2,5 Nm
Pracovní teplota: -25°C až +55°C
Rozměry: 81 x 36 x 63 mm (v x š x hl.)
Hmotnost: 110 g (bez válcových pojistek)
Příslušenství: PC10/10A gPV - válcová pojistka 10A/gPV, PC10/20A gPV - válcová pojistka 20A/gPV, PV510/32A gR - válcová pojistka 32A/gR
Dodací termín: 2 - 5 pracovních dnů (běžně je skladem)
