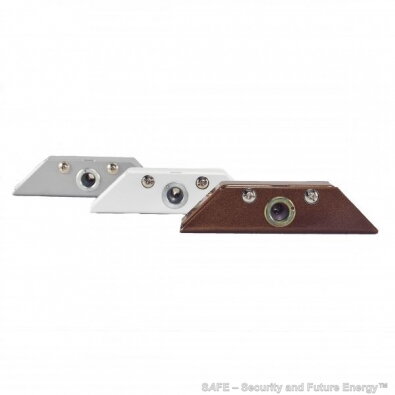

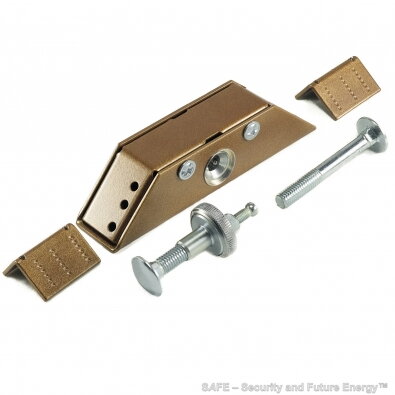

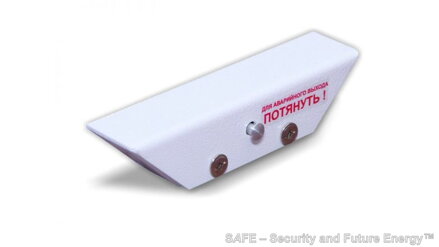

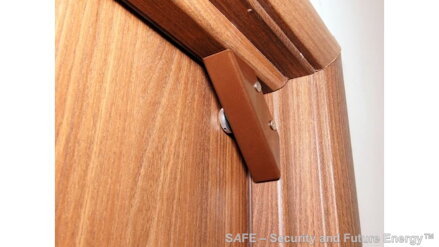

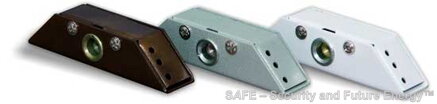

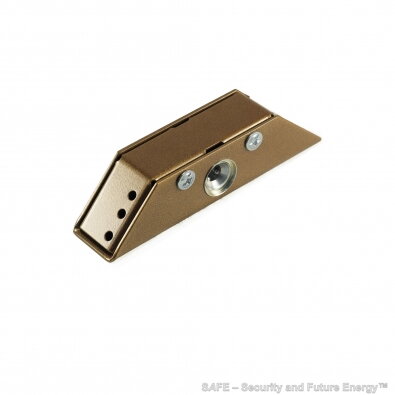

SM101.00.03 - kolíkový zámek určený pro instalaci na dveřní zárubně nebo na posuvné mříže/dveře. Slouží jako alternativa k přídržným elektromagnetům, výhodou je cca čtvrtinový příkon oproti elektromagnetickým zámkům. Reverzní provedení (při napětí zablokovaný), 12 V/100 mA, přídržná síla 400 kg, snímač stavu dveří i zámku, automatické centrování kolíku. Standardně je dodáván v bílé barvě, na spec. požadavek dostupná i šedá a hnědá. Výrobcem je ruská firma PROMIX Engineering and Technical Center LLC se sídlem ve Smolensku.
Princip zámku (elekto-magneticko-mechanická aretace ocelového kolíku v zaváděcí šachtě) vychází ze sovětského/ruského vesmírného programu, kdy při spojení dvou pilotovaných kosmických lodí, např. MIR-Sojuz, dochází k stejnému druhu vzájemného spojení a uzamčení. Tento zámek je navíc odolný proti přímému účinku EMP - nedojde k jeho odemčení nebo spálení vinutí.
Dokumentace: Instalační manuál (EN)
Specifikace a technické parametry :
Napájecí napětí: 12 V DC nom., 10 až 14 V DC max.
Proudový odběr: 100 mA nom., mechanismus uzamkne a drží již při proudu 50 mA !
Přídržná síla: 4kN, t.j. cca 400kg, síla není závislá na intenzitě magnetického pole, je daná principem magnetomechaniky a pevností použitých materiálů
Provedení: NO (normally opened) - bez napájení odemčeno
Zabudované senzory: bezpotenciálové, NO - poloha dveří/dveřního kolíku (zavřeno/otevřeno), NO - stav zámku (zamčeno/odemčeno)
Výkonové zatížení senzorů: 36 V DC / 0.5 A

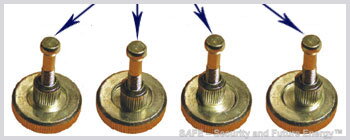

Automatické centrování zamykacího kolíku: ano, +/- 3mm ve dvou osách
Dveřní vůle: 1 až 4 mm
Pracovní zatížení: minimálně 400 000 cyklů
Pracovní teplota: -30°C až +50 °C

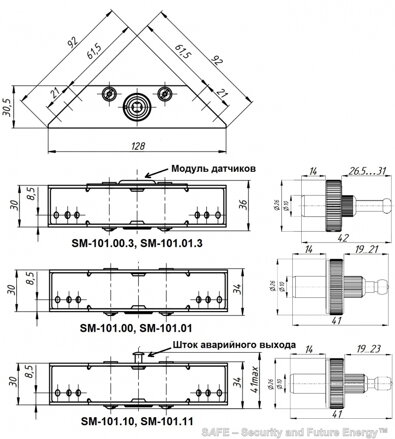

Celkové rozměry: 128 x 31 x 36 mm (d x v x tl.)
Hmotnost: 300 g
Dodací termín: 2 - 5 dní (běžně je skladem)
