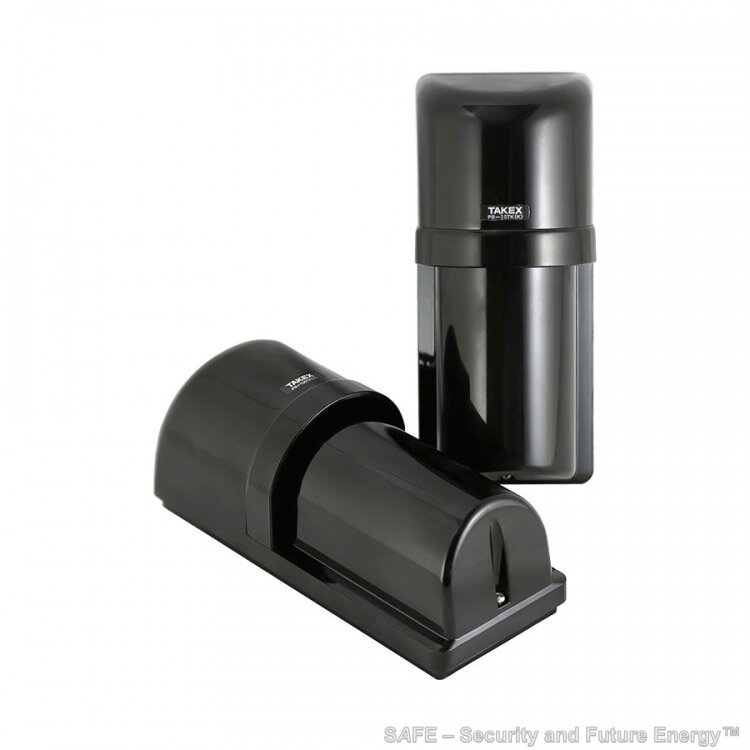

PB-60TK (TAKEX, JP)

PB-60TK - dvojpaprsková infračervená závora do vnějšího prostředí. Montuje se většinou na vnitřní okraj chráněného perimetru (plot, zeď, živý plot) na pomocnou konstrukci typu trubka (držáky BP-60A), speciální sloupky (KP-100, KP-150) nebo přímo na zeď objektu. Certifikováno pro objekty a prostory se stupněm rizika 3 - střední až vyšší riziko.

Závora se skládá z funkčního páru vysílač - přijímač, kdy obě části musí být napájeny ze zálohovacího zdroje nebo přímo z obvodů ústředny EZS. Přívodní napájecí a signálové kabely je vhodné vést k funkčním prvkům infrazávory zemí v chráničce a následně dutinou v sloupku přímo do vysílače/přijímače. V případě montáže vysílací či přijímací jednotky přímo na zeď objektu je pak nejjednodušší provést kabelový průraz přímo skrz zeď.

Dokumentace: Katalogový list (EN), Manuál (CZ)

Specifikace a technické parametry :

Způsob detekce: aktivní infračervený - současné přerušení dvou detekčních paprsků

IR paprsky: pulsní, dvojitě modulované

Dosah venkovní: 60 m
Dosah vnitřní: 120 m
Dosah (technické maximum): 600 m

Vzdálenost paprsků: 54 mm
Doba přerušení paprsků: plynule nastavitelná, 50 - 700 ms
Rozsah směrování paprsků: ±90° horizontálně, ±10° vertikálně

Doporučená montážní výška: 0,7 - 1m od země

Synchronizace: ne

Diskvalifikační výstup: ne

Napájecí napětí: 10.5 - 30 V DC
Proudový odběr: 80 mA
Indikace poplachu: červená LED, pod krytem přijímače

Doba sepnutí poplach. výstupu: 2 sec (± 1s)
Poplachový výstup: C/NO/NC, max. 30V AC/DC / 500 mA

Ochranný kontakt: NC, max. 30 V AC/DC / 500 mA (Tx i Rx)
Ochranný kontakt zadní: ne
Paměť poplachu: ne

Možnost vestavění vyhřívání: ano - jednotka PBH

Pracovní teplota: -25°C až +60°C
Relativní vlhkost: max. 95 % r.v.

Třída prostředí: IV - venkovní nechráněné
Stupeň krytí: IP 55

Hmotnost: 0.38 kg (vysílač), 0.4 kg (přijímač)

Rozměry: 170 x 73 x 71,5 mm (v x š x hl.)

Obsah balení: vysílač (1x), přijímač (1x), třmen pro montáž na sloupek (4x), zajišťovací šroub montážní desky (8x), vymezovací šroub montážního třmenu (8x), šroub pro montáž na zeď (4x)

Dodací termín: 2 - 5 pracovních dnů (běžně je skladem)
