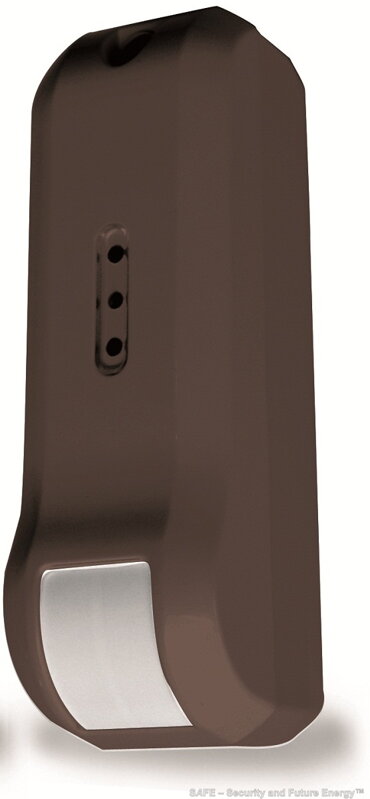

CST 9454 - duální detektor se záclonovou charakteristikou pro venkovní i vnitřní instalace. Montáž na svislou stěnu/fasádu, do okenních nebo dveřních výklenků. Možnost nastavení detekčního dosahu PIR sensoru i MW dopplerovského radaru. Tři indikační LED (modrá, oranžová, červená).
Dokumentace: Instalační manuál (CZ)
Specifikace a technické parametry :
Zpracování signálu: digitální, mikroprocesor
Antimasking: PIR - aktivní infračervený (ochrana proti zakrytí/postříkání barvou), MW - aktivní dopplerovský
Vyhodnocování poplachového stavu: PIR + MW sensor (nezávislé zpracování signálů obou sensorů)
Mikrovlnná část: MW doplerovský senzor, prac.frekvence 24.125 GHz
Dosah (charakteristika): záclona 0.3m - 12m, úhel 7,5°, 32 detekčních zón, 2 detekční roviny, , nastavitelný trimrem na DPS
Mikrovlnný dosah: 0.2m - 12m (elipsovité/diskovité pokrytí), šířka mikrovlnné stopy cca 1,5 m, min. dosah 0 metrů, max. dosah 12 m, nastavitelný trimrem na DPS
Šířka detekčních paprsků PIR: 25cm (2 m od detektoru), 130cm (10 m od detektoru)
Montážní výška: 1,5m až 2,1m, doporučená výška 2 m
Napájení: 13.2 V nom., 9 - 16 V DC
Odběr: 11 mA (klidový), 25 mA max. (aktivace AM, poplach)
Antimasking výstup: SSR relé, NC, 40 V DC / 50 mA
Poplachový výstup: SSR relé, NC, 40 V DC / 50 mA
Sabotážní výstup: dvojitý (přední kryt a odtržení od zdi), mikrospínač NC, 40 V DC / 300 mA
Citlivost: nízká/vysoká, nastavitelná pomocí propojky (jumper)
Indikační LED: oranžová - MW, červená - PIR, modrá - Alarm
Poplachová perioda (doba sepnutí poplachového relé): cca 5 s
Detekovatelná rychlost pohybu narušitele: 0,2 - 3 m/s
Odolnost proti VF rušení: 30 V/m v pásmu 10 MHz až 1GHz
Třída prostředí: IV - venkovní všeobecné
Stupeň krytí: IP54
Relativní vlhkost: 10% až 90% r.v., nekondenzující
Pracovní teplota: -20°C až +60°C
Tělo detektoru: plast ABS tl.3mm, Fresnelova čočka - HDPE tl. 0,4mm
Barva: hnědá
Rozměry: 129 x 49 x 48 mm (v x š x hl.)
Hmotnost: 180 g vč. držáku
Dodací termín: 2 - 5 pracovních dnů (běžně je skladem)
2.061 Kč
